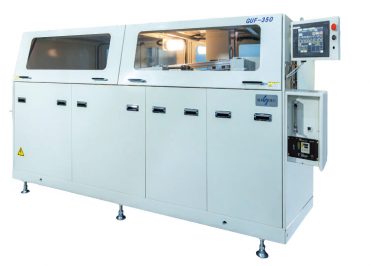

インライン式ダブルウェーブフローはんだ付け装置

製品カタログダウンロード

製品一覧

各製品のPDF形式のカタログのダウンロードができます。 カタログのダウンロードはパスワード入力制となっております。 初めてカタログのダウンロードを行う方は、製品カタログダウンロード会員登録ページより会員登録を行い、 ユーザーIDとパスワードを取得してください。取得したIDとパスワードで次回よりご自由にカタログをダウンロードしていただけます。

The list stated below is Seitec Selective Soldering systems. If you click the [English Catalogue], you can download the PDF catalogue in English. In order to download the catalogue, you have to fill in the form to register [member] at first. After the registration, you can get user ID and pass word. If you register member once, you can download Seitec catalogue whenever you want.

  • NEW

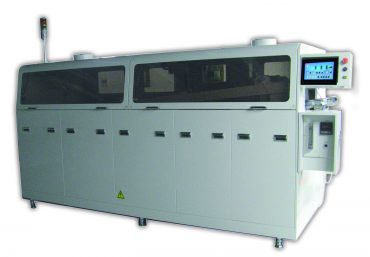

    自動はんだ付け装置SHF-350

    自動はんだ付け装置

    大好評の鉛フリーはんだ付け装置にパレット冶具対応した特殊機能搭載。
    大型基板も対応可能です。

    – 特殊開発技術により吐出力アップと波動の軽減化を実現
    – 予備加熱の4ゾーンは個別温度制御可能
    – 重い基板治具搬送に対応した鉄レールと特殊搬送爪を採用
    – 前面・裏面ともメンテナンスしやすいフルオープン構造

    Special features for carrying heavy
    jig pallet is added to Standard series

    Large size boards are also
    available to handle

    – Power up solder flow and reduced solder wave vibration
    – individual temperature control is allowed at 4 Preheater zones
    – Iron rail and special designed finger carry heavy Jig pallets
    – Full open mechanic structure makes easy-to-maintenance

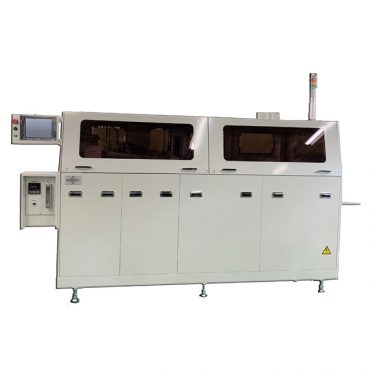

  • 自動はんだ付け装置TLC-350XIV

    自動はんだ付け装置

    新開発のウルトラW ウェーブがチップの細部まではんだ付けし、鉛フリーはんだでもはんだ付け性は抜群です。バイブレーション機構がフローアップを確実に行います。特殊はんだ鍋とストリップヒーターが高精度温度コントロールを行います。仕上げはんだ波特殊機構により最適なピールバックポイントが得られます。鉄鋳物はんだ鍋が他に類を見ない耐久性を実証しています。特殊間接加熱はんだ溶解ヒーターを採用しました。ノズル、チャンバー、インペラーはハードコート処理によって耐久性抜群です。はんだ酸化物発生量が5kg以下を実現しました。(Sn、3Ag、0.5Cu はんだ8 時間噴流時)

  • 自動はんだ付け装置TW-350L

    自動はんだ付け装置

    新開発のウルトラWウェーブがチップの細部まではんだ付けし、鉛フリーはんだでもはんだ付け性は抜群で、バイブレーション機構がフローアップを確実に行います。鋳鉄鍋が高精度温度コントロールを行います。仕上げはんだ波特殊機構により最適なピールバックポイントが得られます。樹脂L爪が安定した搬送とはんだ持ち出しをなくします。

    ※ご好評いただいていましたが、間もなく生産終了となります。
